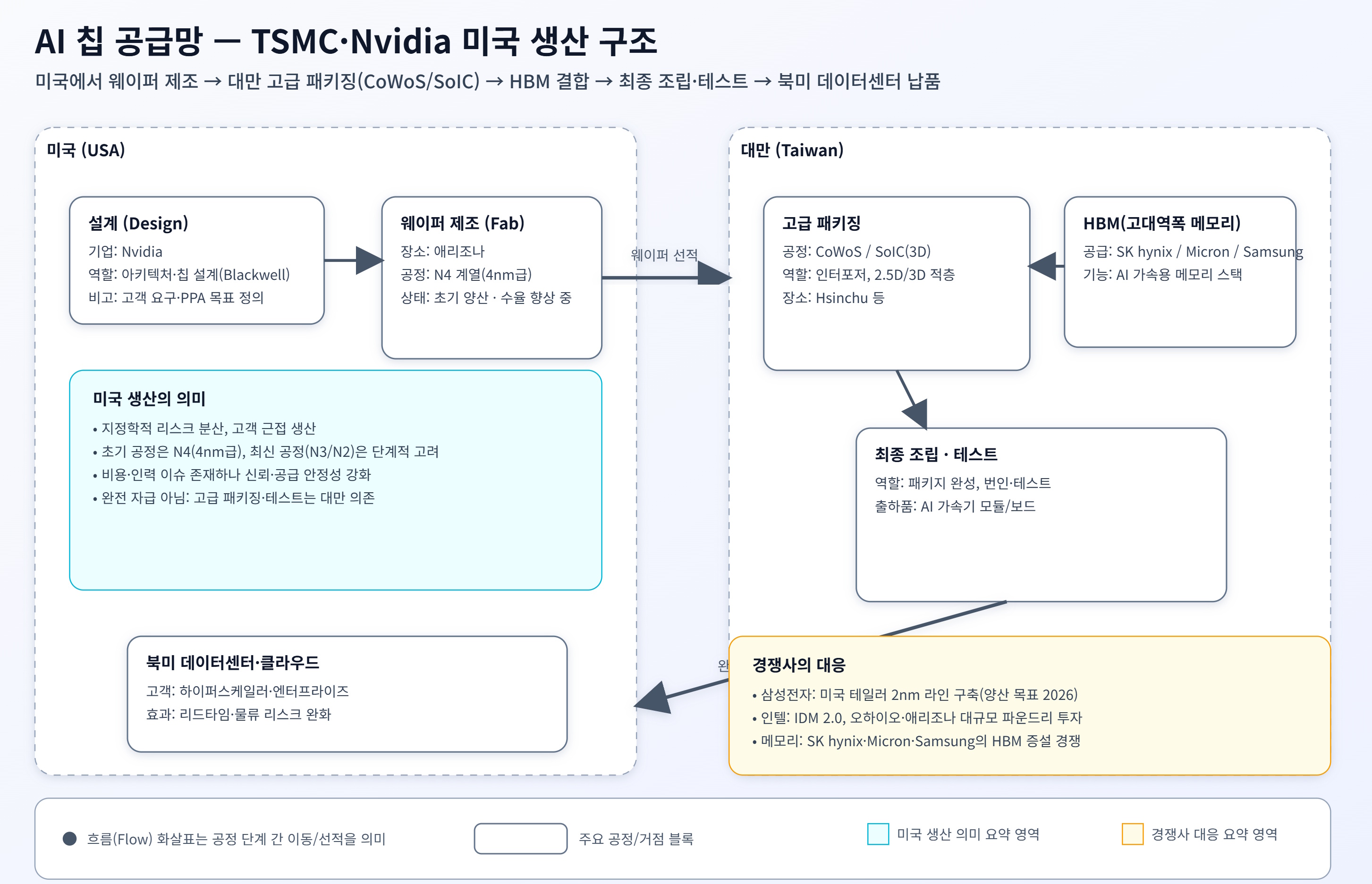

AI 칩 시대를 이끄는 엔비디아(Nvidia)와 세계 최대 파운드리 업체 TSMC가 미국 애리조나 공장에서 첫 번째 Blackwell 웨이퍼 생산에 성공했습니다. 이번 생산은 ‘미국 땅에서 만든 첫 AI 칩 웨이퍼’라는 상징적 의미를 갖지만, 완제품 출하까지는 여전히 대만으로의 후공정 의존이 남아 있습니다.
이 소식은 단순한 생산 개시가 아니라 공급망 재편의 분기점으로 평가됩니다. AI 인프라 확대와 지정학적 긴장 속에서 ‘미국 내 반도체 자급’이라는 목표에 한 걸음 다가선 셈입니다.
생활·업무 변화 요약
- 생활 측면: AI 서버와 클라우드 인프라의 공급 안정성이 높아지면, 사용자 입장에서는 서비스 지연이나 가격 변동 위험이 줄어듭니다. 예를 들어 AI 이미지 생성, 번역, 게임 스트리밍 같은 고성능 서비스의 품질 유지에 긍정적입니다.
- 업무 측면: 데이터센터 운영 기업과 클라우드 사업자는 미국 내 칩 생산 확대로 물류 리스크를 줄일 수 있습니다. 엔비디아 GPU를 사용하는 스타트업이나 연구기관도 공급 안정성 확보 측면에서 이익을 얻습니다.
쉽게 알아보는 IT 용어
Blackwell GPU
엔비디아의 차세대 AI 연산용 칩 아키텍처로, HBM(고대역폭 메모리)과 결합해 대규모 언어 모델(LLM) 학습에 최적화된 설계입니다. 이전 세대 ‘Hopper’ 대비 전력 효율과 연산 성능이 크게 향상되었습니다. 비유하자면, 차선을 두 배로 늘리고 신호체계를 자동화한 고속도로와 같습니다.
파운드리(Foundry)
설계는 하지 않고 반도체를 대신 생산해 주는 제조 전문 기업을 말합니다. TSMC, 삼성전자, 인텔 파운드리 등이 대표적입니다.
핵심 포인트
[1] 미국 애리조나 공장의 공정 수준 - ‘최신은 아니지만 전략적’
TSMC 애리조나 팹은 4 나노(4 nm) 공정 기반으로 가동 중입니다. 이는 최신 3 nm 또는 2 nm 공정보다 한 세대 뒤처지지만, 대형 AI GPU 생산에는 충분한 수준으로 평가됩니다. TSMC는 2026년부터 2 nm 라인 증설을 예고했지만, 아직 장비와 인력 확보가 관건입니다.
결국 이번 생산은 기술적 ‘최고’보다는 정치적·상징적 의미가 더 큽니다. 미국 정부는 자국 내 칩 제조를 통해 공급망 리스크를 완화하려 하고, TSMC는 이에 응하며 고객 신뢰를 확보하려는 전략을 취했습니다.
[2] 미국 내 생산의 산업적 의미
이번 웨이퍼 생산은 미국의 ‘CHIPS Act’ 효과가 가시화된 사례로 볼 수 있습니다. 반도체 제조가 아시아에 집중된 상황에서 지정학적 분산을 꾀하는 첫 실험이기도 합니다.
TSMC는 “미국 생산은 고객과의 물리적 거리를 줄이고, 기술 신뢰성을 강화하는 의미가 있다”고 밝혔습니다. 다만 완전한 자립 단계는 아니며, 패키징·테스트 등 후공정은 여전히 대만에서 진행됩니다.
[3] TSMC의 현실적 고민 - 생산비와 인력
TSMC는 미국 내 인건비와 운영비 부담을 여러 차례 언급했습니다. 애리조나 팹의 생산 단가는 대만보다 약 50% 높다고 알려져 있습니다. 또한 숙련 기술자 부족과 문화적 차이로 인한 인력 관리 이슈도 있습니다.
그럼에도 TSMC는 Nvidia, Apple, AMD 등 주요 고객의 요구를 충족하기 위해 현지화를 가속화하고 있습니다. ‘비용보다 신뢰’를 택한 결정이라 할 수 있습니다.
[4] 경쟁사의 대응 - 삼성과 인텔의 행보
- 삼성전자: 미국 텍사스 테일러시에 2 nm 파운드리 라인을 건설 중이며, 2026년 양산을 목표로 합니다. TSMC보다 앞선 공정 기술 확보로 AI 칩 수주 경쟁에서 우위를 노립니다.
- 인텔: 오하이오와 애리조나 공장에 대규모 투자를 진행하며 ‘IDM 2.0’ 전략을 실행 중입니다. 특히 자사 파운드리 사업을 확장해 Nvidia 및 Arm 기반 고객 유치에 공을 들이고 있습니다.
[5] 글로벌 공급망 경쟁의 다음 단계
이번 사례는 단순한 ‘첫 웨이퍼’가 아니라 공급망 재편의 시작점입니다.
AI 칩은 설계·제조·패키징 모든 단계가 복잡하게 얽혀 있으며, 국가 간 협력이 불가피합니다. 미국이 기술 이전을 추진하더라도 대만 및 한국 업체 협력 없이는 완전한 자급이 어렵습니다.
즉, **‘탈아시아’가 아닌 ‘다중 거점화’**가 현실적인 방향입니다.
Mini Q&A
Q1. 이번 생산이 ‘완전한 미국산 AI 칩’을 의미하나요?
A. 아닙니다. 웨이퍼는 미국에서 생산됐지만 후공정은 대만 TSMC로 되돌아갑니다. 완전한 현지 생산은 아직 요원합니다.
Q2. TSMC가 미국 공장에 투자하는 가장 큰 이유는?
A. 정치적 리스크 분산과 고객 신뢰 유지 때문입니다. 특히 Nvidia 와 Apple 같은 미국 고객의 요청이 결정적이었습니다.
Q3. 삼성과 인텔은 어떻게 대응하나요?
A. 삼성은 2 nm 파운드리 조기 양산으로, 인텔은 공동 개발 프로그램으로 시장 영향력을 확대하려 합니다.
Q4. 향후 AI 칩 가격에 영향이 있을까요?
A. 단기적으로는 생산비 상승 요인 때문에 가격 인하 효과는 제한적이지만, 중장기적으로 공급 다변화로 안정세를 보일 가능성이 있습니다.
“기술 이전의 시대가 아니라, 공급망 재편의 시대가 시작됐습니다.”
결론
TSMC와 Nvidia의 미국 Blackwell 웨이퍼 생산은 AI 반도체 자급의 첫 단추로 평가됩니다. 아직 후공정과 비용 측면에서 과제가 남았지만, 공급망 다변화라는 큰 흐름은 이미 시작되었습니다. 삼성, 인텔 등의 경쟁 가속 속에서 AI 칩 생태계는 한층 복합적이고 협력적인 방향으로 진화할 것입니다. 국내 산업계 역시 이 변화를 면밀히 지켜보며 전략적 입지를 재정비할 필요가 있습니다.
3분 정리
- TSMC 애리조나 공장에서 첫 Blackwell 웨이퍼 생산 시작
- 공정은 4 nm 급, 완제품은 여전히 대만 후공정 의존
- 미국 정부의 CHIPS Act 성과와 공급망 다변화의 출발점
- TSMC는 비용 부담 속에서도 고객 신뢰 강화 전략 유지
- 삼성·인텔 등 경쟁사도 미국 내 AI 칩 거점 확대 박차
